Großmasche
Weitere Dimensionen auf Anfrage
Stegbreite und -dicke sind variabel
|
| |
Typ |
Abmessung in mm
|
| |
|
L
|
|
W
|
 |
G1 |
62,0
|
x
|
22,0
|
|
G2 |
62,0
|
x
|
25,0
|
|
G3 |
62,0
|
x
|
30,0
|
|
G4 |
75,0
|
x
|
30,0
|
|
G5 |
75,0
|
x
|
31,0
|
|
G6 |
88,0
|
x
|
38,0
|
|
| |
Typ |
Abmessung in mm
|
| |
|
L
|
|
W
|
|
G7 |
88,0
|
x
|
38,0
|
|
G8 |
88,0
|
x
|
44,0
|
|
G9 |
103,0
|
x
|
27,0
|
|
G10 |
115,0
|
x
|
50,0
|
|
G11 |
115,0
|
x
|
55,0
|
|
|
|
|
|
| Großmasche |
G1 |
| Maschenlänge L |
62,0 mm
|
| Maschenbreite W |
22,0 mm
|
| Stegbreite B |
3,0 mm
|
| Stegdicke A |
2,0 mm
|
| FQ ca. |
72,7 %
|
| Gewicht/m² Stahl ca. |
4,2 kg
|
| Arbeitsbreite |
2500 mm
|
|
 |
| Großmasche |
G2 |
| Maschenlänge L |
62,0 mm
|
| Maschenbreite W |
25,0 mm
|
| Stegbreite B |
3,0 mm
|
| Stegdicke A |
3,0 mm
|
| FQ ca. |
76,0 %
|
| Gewicht/m² Stahl ca. |
5,6 kg
|
| Arbeitsbreite |
2500 mm
|
|
 |
| Großmasche |
G3 |
| Maschenlänge L |
62,0 mm
|
| Maschenbreite W |
30,0 mm
|
| Stegbreite B |
4,0 mm
|
| Stegdicke A |
3,0 mm
|
| FQ ca. |
73,0 %
|
| Gewicht/m² Stahl ca. |
6,2 kg
|
| Arbeitsbreite |
1250 mm
|
|
 |
| Großmasche |
G4 |
| Maschenlänge L |
75,0 mm
|
| Maschenbreite W |
30,0 mm
|
| Stegbreite B |
3,0 mm
|
| Stegdicke A |
3,0 mm
|
| FQ ca. |
80,0 %
|
| Gewicht/m² Stahl ca. |
4,7 kg
|
| Arbeitsbreite |
1500 mm
|
|
 |
| Großmasche |
G5 |
| Maschenlänge L |
75,0 mm
|
| Maschenbreite W |
31,0 mm
|
| Stegbreite B |
7,0 mm
|
| Stegdicke A |
3,0 mm
|
| FQ ca. |
54,8 %
|
| Gewicht/m² Stahl ca. |
10,6 kg
|
| Arbeitsbreite |
1500 mm
|
|
 |
| Großmasche |
G6 |
| Maschenlänge L |
88,0 mm
|
| Maschenbreite W |
38,0 mm
|
| Stegbreite B |
4,0 mm
|
| Stegdicke A |
3,0 mm
|
| FQ ca. |
78,9 %
|
| Gewicht/m² Stahl ca. |
4,9 kg
|
| Arbeitsbreite |
1500 mm
|
|
 |
| Großmasche |
G7 |
| Maschenlänge L |
88,0 mm
|
| Maschenbreite W |
38,0 mm
|
| Stegbreite B |
7,0 mm
|
| Stegdicke A |
3,0 mm
|
| FQ ca. |
63,0 %
|
| Gewicht/m² Stahl ca. |
8,6 kg
|
| Arbeitsbreite |
1500 mm
|
|
 |
| Großmasche |
G8 |
| Maschenlänge L |
88,0 mm
|
| Maschenbreite W |
44,0 mm
|
| Stegbreite B |
12,0 mm
|
| Stegdicke A |
3,0 mm
|
| FQ ca. |
45,5 %
|
| Gewicht/m² Stahl ca. |
12,8 kg
|
| Arbeitsbreite |
1500 mm
|
|
 |

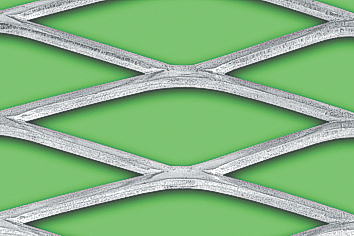

Großmasche |
G9 |
| Maschenlänge L |
103,0 mm
|
| Maschenbreite W |
27,0 mm
|
| Stegbreite B |
5,0 mm
|
| Stegdicke A |
3,0 mm
|
| FQ ca. |
63,0 %
|
| Gewicht/m² Stahl ca. |
8,7 kg
|
| Arbeitsbreite |
2500 mm
|
|
 |

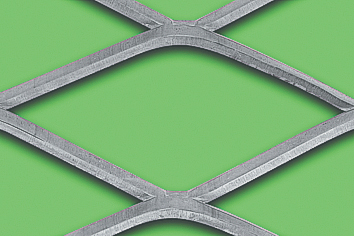

Großmasche |
G10 |
| Maschenlänge L |
115,0 mm
|
| Maschenbreite W |
50,0 mm
|
| Stegbreite B |
7,0 mm
|
| Stegdicke A |
3,0 mm
|
| FQ ca. |
72,0 %
|
| Gewicht/m² Stahl ca. |
6,72 kg
|
| Arbeitsbreite |
2500 mm
|
|
 |

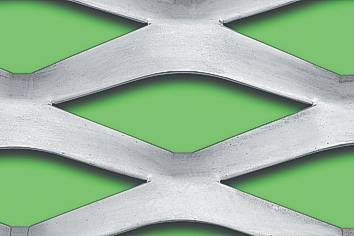

Großmasche |
G11 |
| Maschenlänge L |
115,0 mm
|
| Maschenbreite W |
55,0 mm
|
| Stegbreite B |
18,0 mm
|
| Stegdicke A |
2,0 mm
|
| FQ ca. |
35,0 %
|
| Gewicht/m² Stahl ca. |
ca. 10,4 kg
|
| Arbeitsbreite |
2500 mm
|
|
